راهنمای جامع و آموزش تصویری سوکت زدن کابل شبکه به صورت کاربردی

در دنیای شبکه های کامپیوتری، اتصالات فیزیکی نقشی حیاتی در پایداری و سرعت انتقال داده ها ایفا می کنند. با وجود پیشرفت های چشمگیر در فناوری های بی سیم، کابل های مسی همچنان امن ترین، سریع ترین و پایدارترین راهکار برای انتقال اطلاعات در شبکه های محلی هستند. برای راه اندازی یک شبکه محلی پایدار، یادگیری نحوه سوکت زدن کابل شبکه به صورت صحیح، یکی از مهارت های پایه ای و بسیار مهم برای هر تکنسین یا کارشناس آی تی است. در این مقاله به صورت گام به گام و با بررسی جزئیات فنی، نحوه اتصال سوکت RJ45 را آموزش می دهیم.

بسیاری از مشکلات قطعی یا افت سرعت در شبکه های خانگی و اداری، ناشی از سوکت زدن غیراستاندارد و نامناسب است. یادگیری اصول این کار به شما کمک می کند تا بدون نیاز به تجهیزات گران قیمت یا حضور تکنسین، شخصا خرابی های فیزیکی اتصالات را برطرف کنید.

برای تعمیرات لپ تاپ و کامپیوتر به این صفحه مراجعه کنید.

ابزارهای مورد نیاز برای سوکت زدن

پیش از شروع کار، تهیه ابزارهای مناسب و استاندارد الزامی است. کیفیت ابزارها به طور مستقیم روی دوام و کارایی اتصال نهایی تاثیر می گذارد. اولین و مهم ترین ابزار، آچار شبکه (Crimping Tool) است که برای پرس کردن پین های فلزی سوکت روی رشته های مسی استفاده می شود.

ابزار بعدی، سیم لخت کن یا استریپر (Stripper) است که برای جدا کردن روکش بیرونی کابل بدون آسیب رساندن به شیلد و رشته های داخلی کاربرد دارد. همچنین به تعدادی سوکت RJ45 متناسب با کلاس کابل خود و البته خود کابل شبکه در متراژ مورد نیاز نیاز خواهید داشت. استفاده از کاور سوکت (Boot) نیز اختیاری اما توصیه شده است تا از خم شدن و شکستن ضامن سوکت در درازمدت جلوگیری کند.

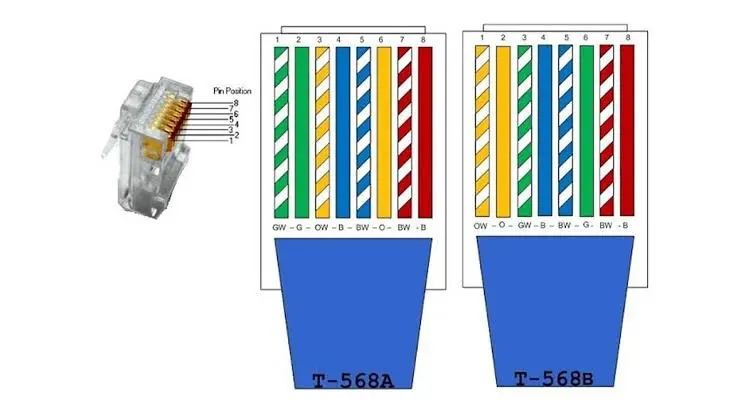

آشنایی با استاندارد های رنگ بندی سیم ها

درون هر کابل، هشت رشته سیم مسی به صورت جفت های به هم تابیده وجود دارند. برای اتصال این رشته ها به سوکت، دو استاندارد رنگ بندی بین المللی به نام های T568A و T568B وجود دارد. استاندارد T568B به دلیل سازگاری بیشتر با تجهیزات اکتیو مدرن، امروزه به عنوان استاندارد اصلی و رایج در بیشتر پروژه ها استفاده می شود.

چیدمان رنگ ها در استاندارد T568B به ترتیب از چپ به راست به این صورت است:

۱. سفیدنارنجی

۲. نارنجی

۳. سفیدسبز

۴. آبی

۵. سفیدآبی

۶. سبز

۷. سفیدقهوه ای

۸. قهوه ای

رعایت دقیق این ترتیب رنگی در هر دو سمت کابل شبکه برای ساخت کابل مستقیم (Straight-through) که برای اتصال کامپیوتر به سوییچ یا مودم استفاده می شود، کاملا الزامی است.

بیشتر بخوانید: شبکه کردن دو کامپیوتر با کابل LAN

مراحل گام به گام سوکت زدن کابل شبکه

پس از آماده سازی ابزارها و یادگیری رنگ بندی، مراحل اجرایی کار آغاز می شود. دقت در اجرای هر مرحله، کیفیت نهایی اتصال شما را تضمین می کند.

برش و جدا کردن روکش بیرونی

ابتدا کاور سوکت را وارد کابل کنید. سپس با استفاده از استریپر یا بخش سیم لخت کن آچار، حدود ۲.۵ سانتی متر از روکش خارجی کابل شبکه را به آرامی جدا کنید. مراقب باشید که تیغه آچار به عایق روی رشته های مسی داخلی آسیبی نرساند و آن ها را زخمی نکند.

باز کردن تابیدگی و مرتب کردن رشته ها

جفت های به هم تابیده را باز کنید و آن ها را کاملا صاف نمایید. رشته ها را بر اساس استاندارد رنگ بندی T568B که پیش تر ذکر شد، از چپ به راست مرتب کنید. پس از مرتب سازی، رشته ها را در کنار هم محکم نگه دارید تا ترتیب آن ها به هم نخورد.

برش صاف و یکدست سیم ها

با استفاده از بخش سیم چین آچار شبکه، سیم های مرتب شده را به صورت کاملا صاف و یکدست برش دهید. طول سیم های بیرون آمده از روکش کابل باید حدود ۱.۳ سانتی متر باشد. اگر طول سیم ها زیاد باشد، روکش خارجی کابل شبکه درون سوکت قرار نمی گیرد و با کوچک ترین کشش، سیم ها از پین ها جدا می شوند.

وارد کردن سیم ها به سوکت RJ45

سوکت را به گونه ای نگه دارید که ضامن پلاستیکی آن رو به پایین و پین های طلایی آن رو به بالا باشند. سیم ها را به آرامی و با فشار یکنواخت به داخل سوکت هدایت کنید. دقت کنید که هر رشته سیم باید وارد شیار مخصوص به خود شود و تا انتهای سوکت پیش برود، به طوری که مس سیم ها از نوک سوکت کاملا قابل مشاهده باشد. همچنین روکش ضخیم بیرونی کابل شبکه باید به اندازه ای وارد سوکت شود که تحت فشار بخش نگهدارنده انتهای سوکت قرار گیرد.

پرس کردن نهایی سوکت با آچار

سوکت آماده شده را در دهانه مخصوص آچار شبکه قرار دهید و دسته های آچار را با نیروی محکم و یکنواخت فشار دهید. با این کار، پین های طلایی سوکت به درون عایق سیم های مسی نفوذ کرده و اتصال الکتریکی برقرار می شود. همچنین بخش انتهای سوکت روی روکش خارجی قفل می شود تا از کشیده شدن سیم ها جلوگیری کند.

تست و عیب یابی کابل شبکه

پس از سوکت زدن هر دو سمت کابل، باید عملکرد آن را بررسی کنید. ساده ترین راه برای این کار، استفاده از تستر کابل است. تستر را به دو سر کابل متصل کنید؛ چراغ های ال ای دی تستر باید به صورت متوالی و همزمان از شماره ۱ تا ۸ روشن شوند.

اگر یکی از چراغ ها روشن نشد یا ترتیب روشن شدن آن ها به هم ریخته بود، نشان دهنده قطعی سیم یا اشتباه در ترتیب رنگ بندی است. در این صورت، چاره ای جز چیدن سوکت خراب و سوکت زدن مجدد آن سمت از کابل شبکه وجود ندارد. تسترها ابزاری ارزان اما بسیار کاربردی برای عیب یابی سریع هستند.

تفاوت کابل مستقیم و کابل کراس

در گذشته برای اتصال دو دستگاه هم نوع (مانند اتصال مستقیم دو کامپیوتر بدون مودم) از کابل کراس (Crossover) استفاده می شد که در آن یک سمت کابل با استاندارد T568A و سمت دیگر با T568B سوکت زده می شد. اما امروزه به دلیل وجود فناوری Auto-MDIX در کارت های شبکه جدید، دستگاه ها به طور خودکار نوع اتصال را تشخیص می دهند. بنابراین برای تمامی اتصالات مدرن، استفاده از کابل شبکه مستقیم با استاندارد T568B در هر دو طرف کاملا کافی و استاندارد است.

نکات ایمنی و فنی برای کارایی بهتر

در زمان کار با کابل های شیلددار (مانند SFTP)، حتما از سوکت های فلزی مخصوص استفاده کنید تا سیستم ارتینگ کابل به درستی عمل کند و نویزهای محیطی تخلیه شوند. همچنین توجه داشته باشید که خم کردن بیش از حد کابل شبکه در زوایا می تواند باعث قطعی رشته های داخلی یا افت شدید سرعت انتقال داده ها شود. رعایت این نکات جزئی، تفاوت میان یک شبکه پایدار با یک شبکه کند و پر از خطا را رقم می زند.

سوالات متداول

آیا می توان بدون آچار مخصوص و با پیچ گوشتی سوکت زد؟

این کار در شرایط اضطراری امکان پذیر است اما به هیچ وجه توصیه نمی شود. فشار دادن پین ها با پیچ گوشتی کارآمد نیست و پین ها به درستی وارد سیم مسی نمی شوند که این موضوع باعث قطعی مداوم یا آسیب به پورت مادربورد می شود.

چرا پس از سوکت زدن، سرعت شبکه به ۱۰۰ مگابیت محدود شده است؟

برای دستیابی به سرعت گیگابیت (۱۰۰۰ مگابیت)، سلامت هر ۸ رشته سیم درون کابل شبکه الزامی است. اگر حتی یکی از رشته ها قطع باشد یا پین آن به درستی پرس نشده باشد، سرعت به صورت خودکار به ۱۰۰ مگابیت (که تنها به ۴ رشته نیاز دارد) کاهش می یابد.

تفاوت سوکت های Cat5e و Cat6 در چیست؟

سوکت های Cat6 به دلیل ضخیم تر بودن رشته سیم های داخلی، دارای شیارهای ورود سیم گشادتری هستند و به صورت زیگزاگ طراحی شده اند. استفاده از سوکت نامناسب می تواند باعث شل شدن اتصال یا جا نرفتن سیم ها شود.

چرا چراغ تستر به ترتیب روشن نمی شود؟

این مشکل به دلیل اشتباه در ترتیب رنگ بندی سیم ها در یکی از دو سر کابل است. برای حل مشکل باید سوکت اشتباه را قطع کرده و مجددا با رعایت دقیق استاندارد T568B سوکت بزنید.
